Đặc điểm nổi bật
CCD trường nhìn lớn + CCD phóng đại cao + nguồn sáng
-
Kích thước lớn sử dụng CCD trường nhìn lớn
-
Chi tiết bề mặt, kích thước nhỏ sử dụng CCD phóng đại cao
Đo kích thước nhanh
-
Tốc độ đo nhanh gấp 10 lần so với thiết bị truyền thống
Đo linh hoạt
-
Có thể đo nhiều kích thước và chủng loại sản phẩm
-
Không cần lập trình phức tạp, không cần thay đồ gá
Tính phổ dụng cao
-
Phù hợp với mọi loại sản phẩm và kích thước khác nhau

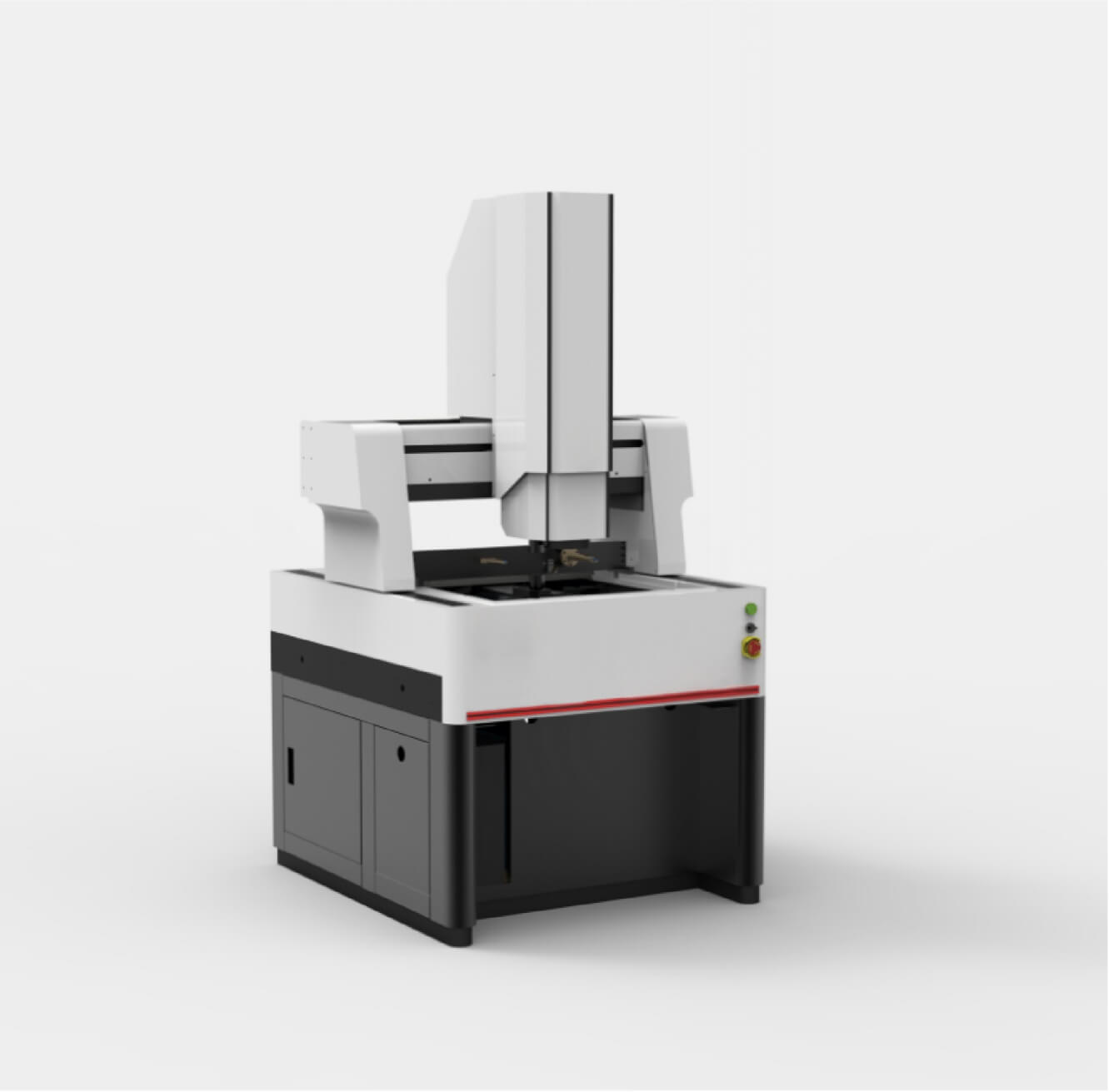

Thông số kỹ thuật thiết bị
| Hạng mục | Thông số |
| Model thiết bị | KK-5040 |
| Phạm vi đo X (mm) | 500 |
| Phạm vi đo Y (mm) | 400 |
| Phạm vi đo Z (mm) | 150 |
| Kích thước bàn làm việc (mm) | 660 x 560 |
| Kích thước bàn kính (mm) | 560 x 460 |
| Tải trọng bàn | 30 kg |
| CCD | 12 megapixel (12MP) |
| Camera | 1/1.2 inch, độ phân giải cao 2.3 MP |
| Độ phóng đại video | 50 – 400X |
| Trường nhìn vật kính | 1×: 10.6 – 1.6 mm; 2×: 60 mm |
| Khoảng cách làm việc | 90 mm |
| Độ phân giải thước quang | 0.05 µm |
| Độ chính xác tuyến tính | X/Y ≤ 1.5 + L/200; Z ≤ 2 + L/200 (L: mm) |
| Kích thước máy (mm) | 925 x 680 x 1070 |
| Trọng lượng máy | 500 kg |
| Chiếu sáng | LED chiếu bề mặt và chiếu dưới, điều chỉnh độ sáng |
| Nguồn điện | 220V ±10% (AC), 50Hz |

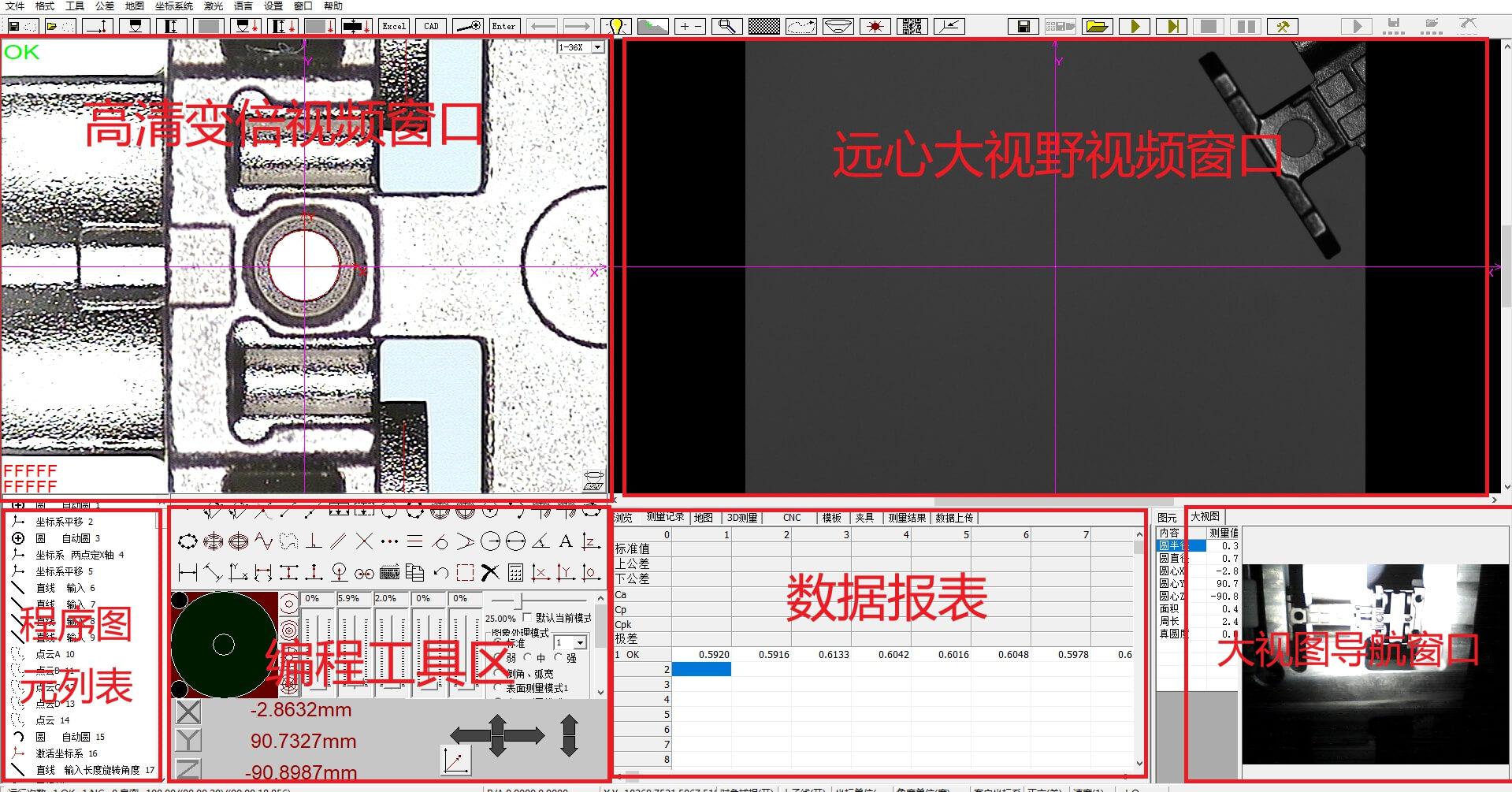

Giới thiệu các chức năng phần mềm
Giới thiệu các chức năng phần mềm
| STT | Mô tả chức năng |
|---|---|
| 1 | Trường nhìn lớn: Thiết bị có thể thông minh dẫn hướng để nhanh chóng xác định vị trí của vật đo |
| 2 | Chức năng báo cáo đa năng: Xuất dữ liệu đo trực tiếp sang Excel, kết nối mọi biểu mẫu, giảm thao tác thủ công |
| 3 | Định vị đồ gá: Đặt sản phẩm vào đồ gá, mở chương trình là đo ngay |
| 4 | Lập trình ngoại tuyến từ bản vẽ CAD |
| 5 | SPC – phân tích thống kê: CA, CP, CPK, DRL, DRR, DR, MAX, MIN, AVG, RANGE, STD |
| 6 | Chụp ảnh – đo trực tiếp trên ảnh với kết quả như đo thực |
| 7 | Đo quang học không tiếp xúc |
| 8 | Ghép ảnh vượt độ sâu trường ảnh |
| 9 | Tự động dò biên theo pixel, giảm sai số chủ quan |
| 10 | So sánh bản vẽ CAD với ảnh thực tế |
| 11 | Xuất báo cáo sang Excel hoặc CAD |
Chức năng phần cứng nổi bật
Nguồn sáng thông minh
-
Đèn chiếu trên (vòng, đồng trục)
-
Đèn chiếu dưới (vòng, song song)
-
Chia thành 3 vùng điều khiển độc lập
-
Điều chỉnh linh hoạt góc chiếu và cường độ
Điều khiển nguồn sáng
-
Điều khiển trực tiếp bằng trục Z
-
Không cần công tắc cơ học, giảm hao mòn linh kiện
Khả năng đo mạnh mẽ
-
Đo các yếu tố hình học:
-
Khoảng cách, góc, bán kính
-
Độ tròn, độ đồng tâm
-
Độ phẳng, độ song song
-
Độ vuông góc, độ nghiêng
-
